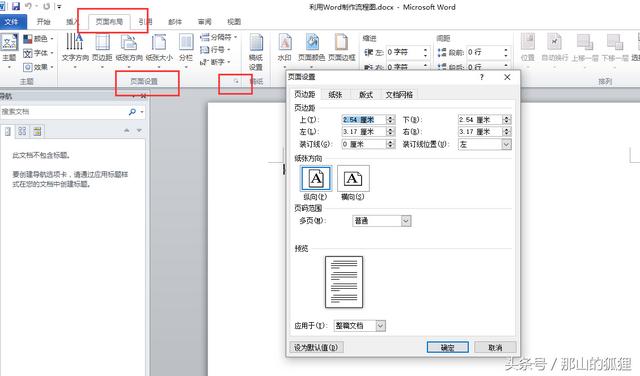

制作流程图1，页面和段落设置启动Word2010，打开一个空白文档，切换到页面视图。选择菜单页面布局rarr设置页面功能组并打开页面设置对话框。

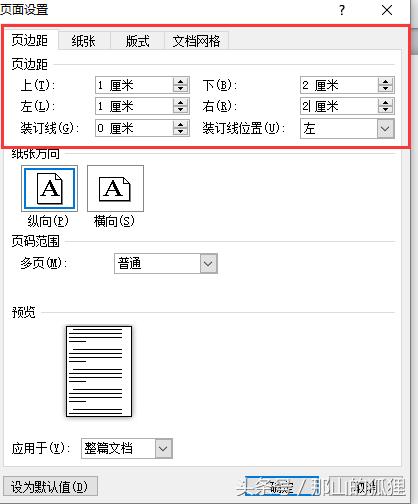

在“页边距”标签中，将上边距和下边距设置为1cm，将左边距和右边距设置为2cm。完成后，单击确定。

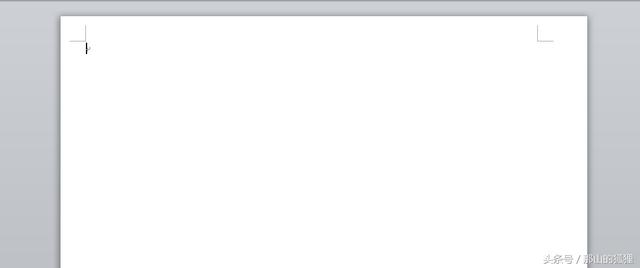

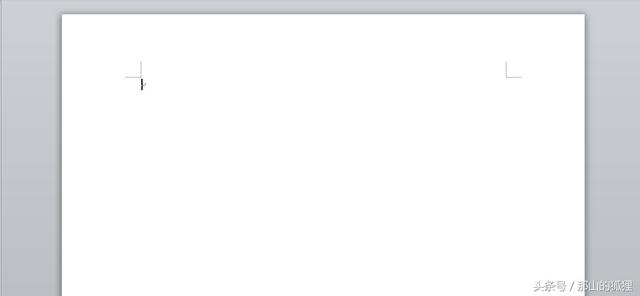

渲染前后

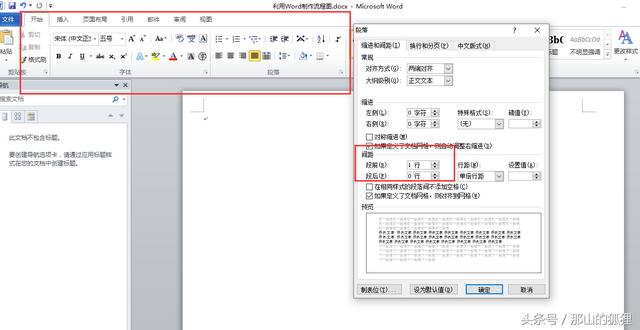

选择菜单格式rarr命令，打开“段落”对话框，在“缩进和间距”选项卡中将段落前的间距设置为1行，完成后单击“确定”。

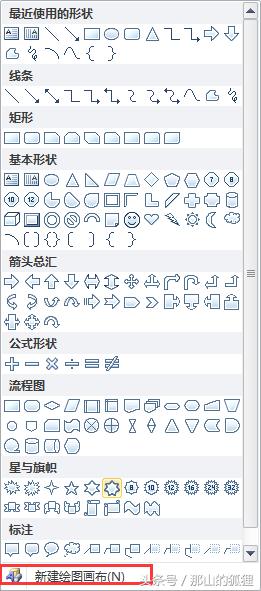

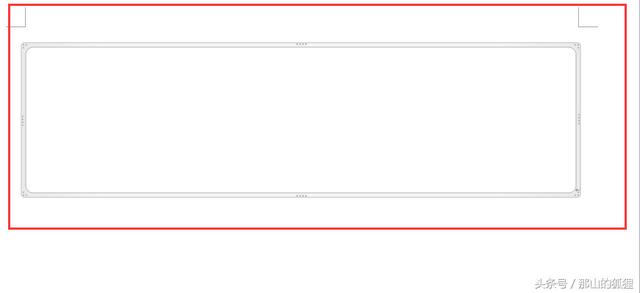

2.制作流程图的标题并创建一个新的画布。

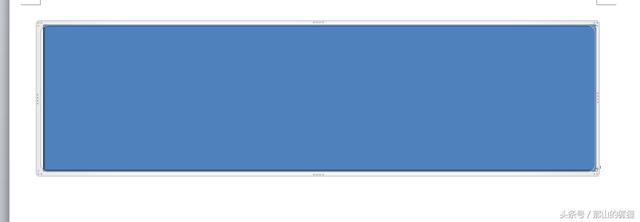

在画布上画一个矩形，使矩形的宽度和高度与画布相同。

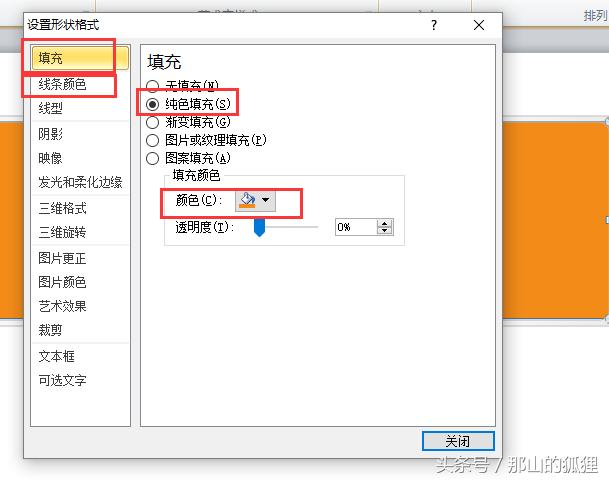

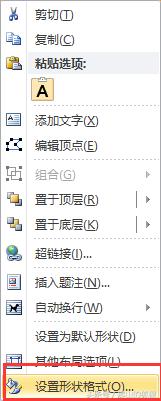

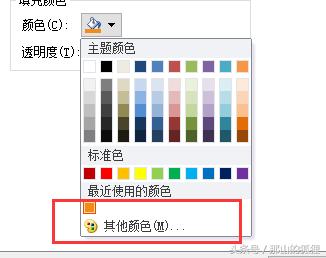

接下来选择插入的矩形，单击鼠标右键，在弹出菜单中选择设置形状格式命令，打开设置形状格式对话框。在颜色线条选项卡中，首先将线条颜色设置为无线条的颜色，然后单击填充选项卡的颜色下拉箭头，选择其他颜色命令，打开颜色对话框，任意填充一种颜色。完成后，单击确定两次。

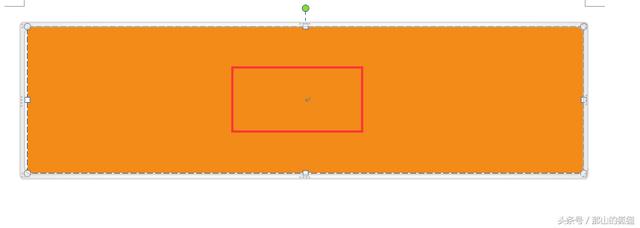

选择矩形框，单击鼠标右键，并在弹出菜单中选择添加文本命令。此时可以看到矩形框内光标闪烁，表示正在等待添加文字。

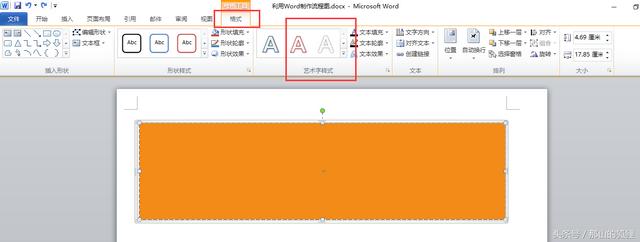

选择菜单格式rarr艺术字样式功能组，选择任意艺术字，然后单击确定。

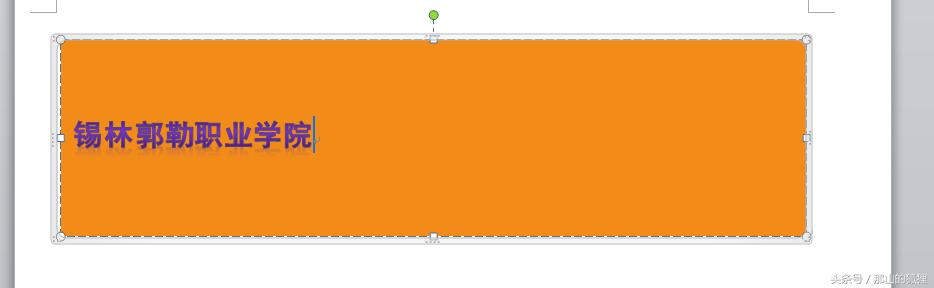

进入锡林郭勒职业学院，设置字体格式：粗体，20，完成后点击确定。

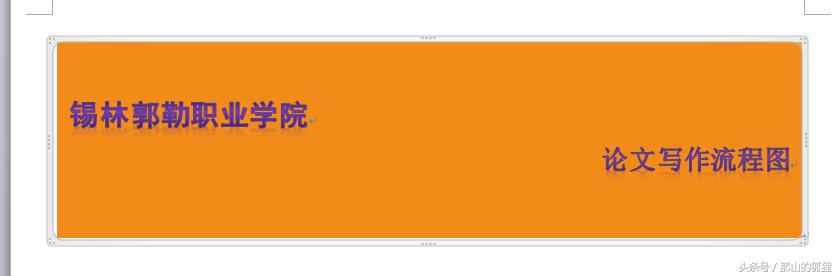

接下来输入回车线，输入论文写作流程图的文本，将其字体设置为宋体，小二，粗体，右对齐。

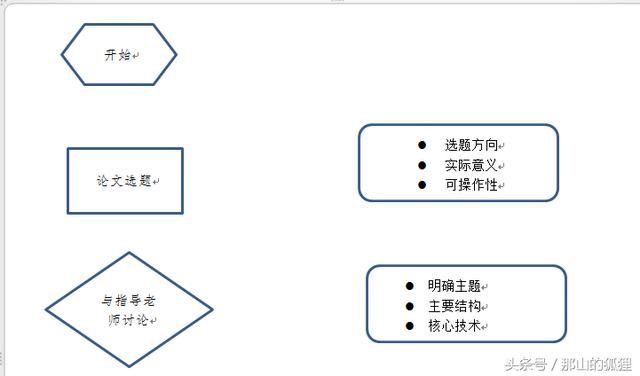

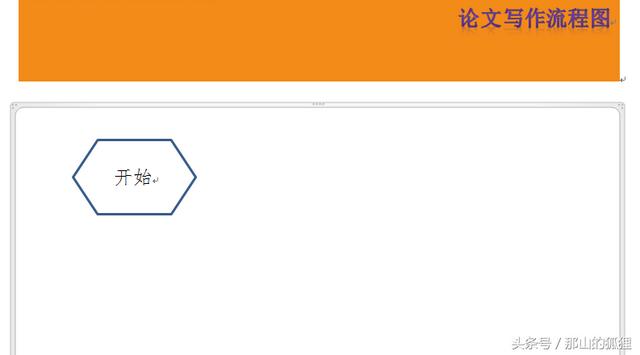

3.画出流程图的框架，新建一个画布，在画布的适当位置画出准备好的图形，加上起始字，对齐方式设置为居中对齐。
夏杰
来先拖动画布控制点，使其扩大面积到页面底部边缘，以便能容纳流程图的其它图形

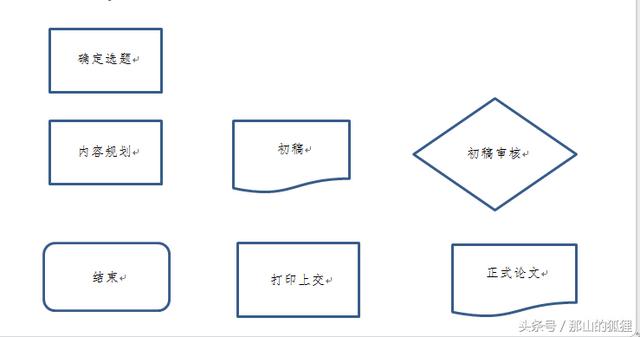

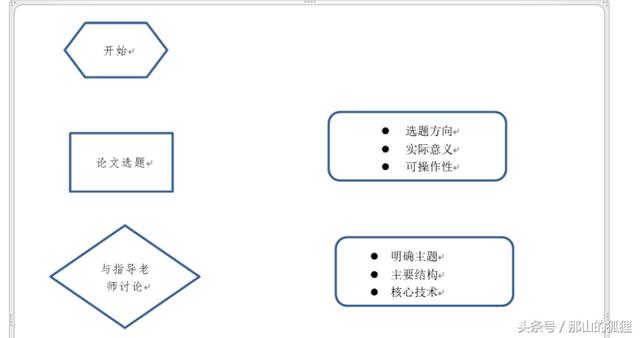

用同样的方法，绘制其它图形，并在其中输入相应的文字，完成后效果如下图
4、 流程图的对齐与修饰

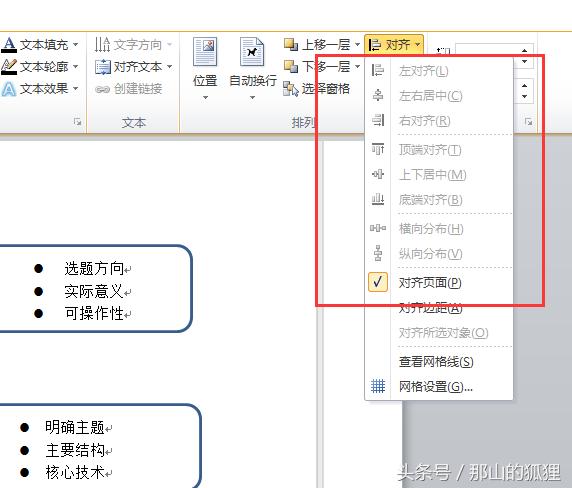

按住Shift，同时选中每一列的所有图形，依次选择格式→排列→对齐命令，将所有选中的图形选择对齐方式（这种方式进行过测试,画布中不能成功，如果不使用画布可以使用）
为了文字看起来更醒目，可以设置每个图形内的文字为粗体。

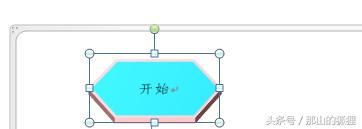

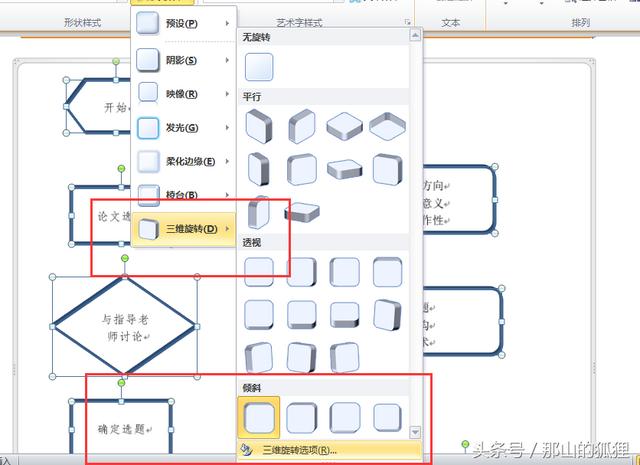

接下来为图形设置三维效果。选中画布，按Ctrl+A,同时选中所有的图形，依次选择格式→形状样式→形状效果命令按钮，选中一个三维样式，可以看到所有的图形被应用了三维效果样式

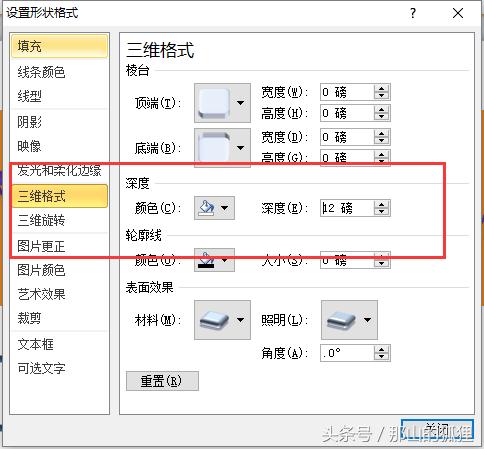

接下来继续为图形设置三维效果。选中画布，按Ctrl+A,同时选中所有的图形，依次选择格式→形状样式→形状效果→三维旋转选项命令按钮，设置其深度为8磅。完成后三维效果的厚度看起来更薄，更自然。
接下来为同种类型的图形设置相同的填充色，在颜色与线条选项卡内，设置图形填充色
5、 添加连接箭头

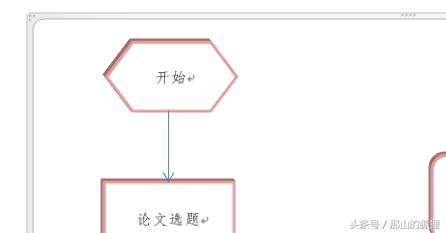

选择：线条→箭头连接符，在两个需要添加连接符的图形之间拖动鼠标，当鼠标移动到图形对象上时，图形会显示蓝色的连接点，这些点表示可以附加连接符。将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起
用同样的方法为其它图形间添加直箭头连接符。在这个过程中，如果需要对某个图形进行移动，可选中图形后用方向键移动，如果要微移，则按住Ctrl的同时，使用方向键

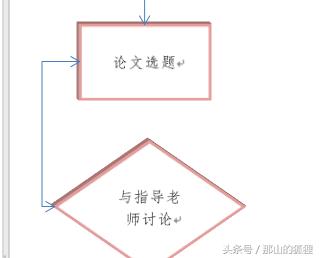

选择：连接符→肘形箭头连接符，先在与指导教师讨论图形左侧的连接点点一下，接着向左侧拖动鼠标，然后向上再往右，在论文选题图形左侧的连接点上点一下即可。完成后可以看到连接线上有一个黄色的小点，利用鼠标拖动这个小点可以调整肘形线的幅度
接下来，在这个小黄点处画一个矩形框，在其中添加文字未通过，同时设置该矩形框的线条颜色为无线条颜色，即不显示边框,设置填充颜色为白色，盖住线条
最终效果可以依据个人喜好完成
